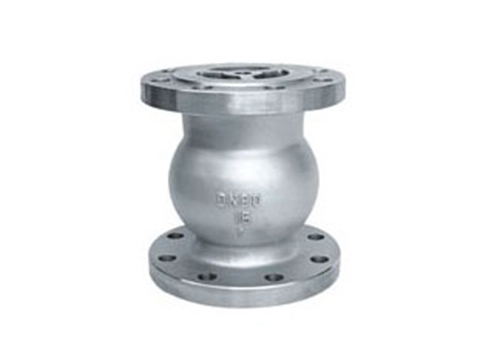

H42W不銹鋼立式止回閥
產品詳情
不銹鋼立式止回閥性能與用途
該閥是一種較普通的止回閥，垂直立式安裝，其閥瓣沿著中心定位作升降運動，動作靈活可靠。
不銹鋼立式止回閥結構與原理
本閥由 1.閥體6.閥瓣6.襯套組成。
在需要條件下，可加彈簧裝置。
不銹鋼立式止回閥性能參數
工作壓力為 1.6Mpa和2.5Mpa
工作介質為≤ 350℃和≤170℃的水、油、酸堿液體。
不銹鋼立式止回閥主要尺寸見下表
| 公稱通徑 | L | D | D1 | D2 |
| 20 | 95 | 105 | 75 | 58 |
| 25 | 105 | 115 | 85 | 68 |
| 32 | 125 | 135 | 100 | 78 |
| 40 | 150 | 145 | 110 | 88 |
| 50 | 160 | 160 | 125 | 102 |
| 65 | 180 | 180 | 145 | 122 |
| 80 | 200 | 195 | 160 | 138 |
| 100 | 220 | 215 | 180 | 158 |
| 125 | 250 | 245 | 210 | 188 |
| 150 | 280 | 280 | 240 | 212 |
| 200 | 380 | 335 | 295 | 268 |
| 250 | 400 | 405 | 355 | 320 |
| 300 | 420 | 480 | 410 | 378 |
| 350 | 480 | 520 | 470 | 438 |
主要尺寸見下表
| 公稱通徑 | inch | H | H2 | H3 | ||
| L | φ | φ | L | |||
| 15 | 1/2″ | 15 | 73 | 43 | 48 | 110 |
| 20 | 3/4″ | 16 | 85 | 48 | 58 | 120 |
| 25 | 1″ | 18 | 95 | 55 | 98 | 130 |
| 32 | 11/4″ | 20 | 113 | 73 | 80 | 150 |
| 40 | 11/2″ | 22 | 138 | 86 | 97 | 170 |
| 50 | 2″ | 25 | 156 | 98 | 115 | 190 |
