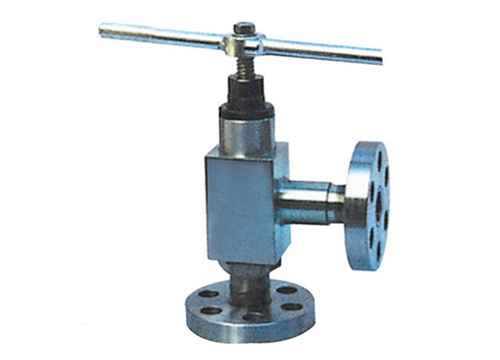

高壓角式截止閥的參數與安裝

高壓角式截止閥產品概述：

1.介質進口和出口位于90度的垂直位置,采用針形閥尖密封的不銹鋼閥門,稱為角式針閥

2.該類閥門比其他類型的閥門更耐壓,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封

3.高壓角式截止閥與壓力表配合使用是合適的了

4.一般的角式閥門都做成螺紋連接,我們還能根據客戶需求提供法蘭及其他形式的連接方式

高壓角式截止閥主要參數：

1.結構形式：角式

2.密封結構：軟密封、硬密封

3.壓力范圍：6000Psi

4.公稱通徑：DN6-DN50

5.制造材質：碳鋼、鑄鋼、不銹鋼

6.驅動方式：手動,氣動,電動

7.連接方式：螺紋、法蘭、焊接、卡套

高壓角式截止閥安裝注意事項：

1.安裝位置,高度,進出口方向必須符合設計要求,介質流動方向應與閥體所標箭頭方向一致,連接應牢固緊密。

2.安裝前必須進行外觀檢查,閥門的銘牌應符合現行標準《通用閥門標志》GB 12220的規定。

3.工作壓力大于1.0 MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。

4.試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體,填料應無滲漏為合格。

5.嚴密性試驗時,試驗壓力為公稱壓力的1.1倍,試驗持續的時間符合GB 50243的要求
